Txina 2500W aire hozte erregai-pilen pila UAV fabrikatzaile eta hornitzaileentzako

Produktuaren Deskribapena

CHIVET Txina ospetsuetako bat da2500W aire hozte erregai-pilen pila UAVentzatfabrikatzaileak eta hornitzaileak.

UVArako hidrogenozko erregai-pilen pila honek 861w/kg potentzia-dentsitatea du.

Gure UAV erregai-pilen modulu arinak eta potentzia trinkoak bezeroei bateria-teknologia tradizionalaren mugak gainditzeko aukera ematen die, droneen hegaldi-denborak eta tarteak nabarmen luzatuz, DC potentzia garbia ekoizten duten pakete sendo eta arin batean.

Gure drone Erregai Pilen Potentzia Moduluak (FCPM) aproposak dira aplikazio komertzial profesional ugaritarako, itsasoko ikuskapena, bilaketa eta erreskatea, aireko argazkilaritza eta mapak, doitasuneko nekazaritza eta abar barne.

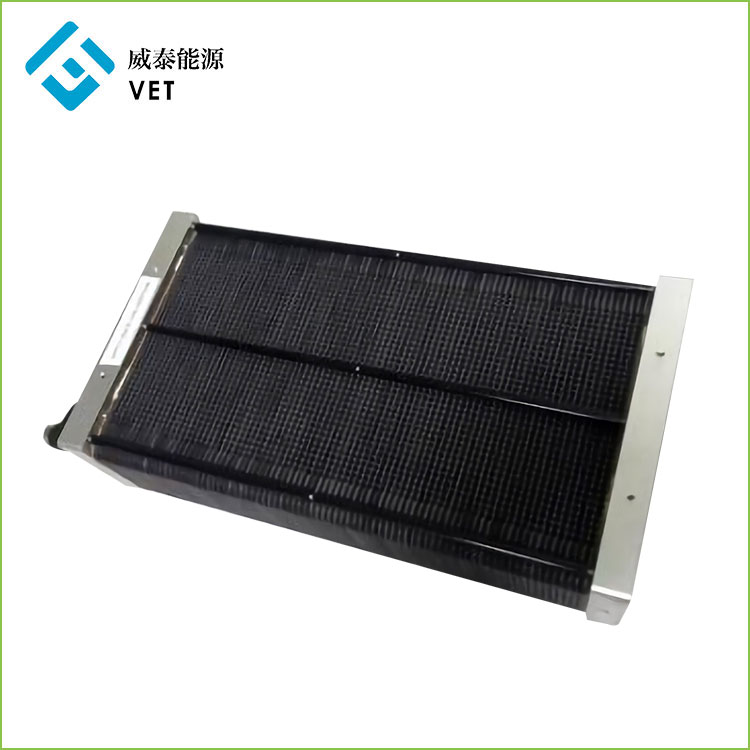

2500WAir Hozte Erregai Pila UAVentzako

1.Produktuaren Sarrera

â€¢Hidrogenozko erregai-pilen pila hau UVArako 861w/kg-ko potentzia-dentsitatea du.

â€¢Hidrogeno lehorrean eta giro-airean funtzionamendua

â€¢ Metal sendoa Zelula osoko eraikuntza

â€¢ Bateriaren eta/edo superkondentsadoreekin hibridatzeko aproposa

â€¢ Frogatutako iraunkortasuna eta fidagarritasuna

â€¢ Konfigurazio-aukera anitz konponbide modular eta eskalagarriak eskainiz

â€¢ Pila-aukera sorta aplikazio-eskakizun desberdinetara egokitzeko

â€¢ Sinadura termiko eta akustiko baxua

â€¢ Serie eta paralelo konexioak posible dira

2500W Aire Hozte Erregai Pila Sistema

Erregai-pilen sistemak honako hauek ditu: pila, potentzia kudeatzeko unitatea, haizagailua, balbula solenoidea, tenperatura sentsorea, tenperatura eta hezetasuna sentsorea eta kontrol softwarea.

2.5kw Aire Hozte Erregai Pila Sistema Diagrama

Erregai-pilen sistemaren egitura-diagrama

2.Produktuaren parametroa (zehaztapena)

2.1 2500W Aire Hozte Erregai Pila Pila Parametroa
Erregai-pilen pila honek 950 w/kg potentzia-dentsitatea du. Pisu arineko eta kontsumo baxuko aplikazioetan edo energia iturri eramangarrietan erabil daiteke. Tamaina txikiak ez du aplikazio txikietara mugatzen. Hainbat pila konektatu eta eskala daitezke gure jabedun BMS teknologiaren arabera, energia kontsumo handiko aplikazioak onartzeko.

H-48-2500 Parametroak
Irteerako parametroak	Potentzia nominala		2500W
	Tentsio nominala		48V
	Korronte nominatua		52A
	DC Tentsio Gama		40-80V
	Eraginkortasuna		â‰¥%50
Erregaiaren Parametroak	H2 Garbitasuna		â‰¥%99,99ï¼ˆCOï¼œ1PPM)
	H2 Presioa		0,045 × 0,07 Mpa
	H2 Kontsumoa		31,4L/min
Inguruko Parametroak	Funtzionamendu-ingurunearen tenperatura.		-5½ž35â„ƒ
	Funtzionamendu-inguruneko hezetasuna		%10, %95
	Biltegiratze giroko tenperatura.		-10ï½ž50â„ƒ
	Zarata		â‰¤50 dB@3m
Parametro fisikoak	FC pila	22,9 (L) * 23,5 (W) * 6,9 (H)	FC pila	3,2 kg
	Neurriak ¼ cm)		Pisua (kg)
	Sistema	22,9 (L) * 24,1 (W) * 22,8 (H)	Sistema	5KG
	Neurriakï¼ˆcmï¼‰		Pisua ¼ˆkg¼‰	ï¼ˆzaleak eta BMS barne‰
	Potentzia-dentsitatea	673W/L	Potentzia-dentsitatea	861W/KG
	Bolumenaren arabera		Pisuaren arabera

2,5kw Pila-polarizazio-kurba

2.2 Erregai-pilen sistemaren osagaiak

2.2.1 Osagai laguntzaile nagusiak (BMS)--Erregai-pilen kudeaketa-sistema

Hidrogenozko UAV pilarako potentzia kudeatzeko sistema bereziak erregai-pilen sistemaren urrutiko kontrola eta informazioa eskuratzeaz jabetu daitezke. hibrido adimenduna izan daiteke bigarren mailako bateriarekin, eta bigarren mailako bateriarako karga egokitzailea ere izan daiteke. Erregai-pilen bateriaren aplikazioaren arloan oinarrizko teknologia da.

2.2.1 Chivet2022 erregai-pilen kudeaketa-sistemaren parametro estandarrak

Errendimendua sarrera	Sarrerako korronte maximoa FC amaieran		80A
	Sarrerako tentsio maximoa FC amaieran		80V
	Bateria hibridoaren amaierako gehienezko sarrera-korrontea		80A
	Bateria hibridoaren amaierako gehienezko sarrerako tentsioa		80V
	Lau kanaleko tenperatura sarreraren amaiera		-60℃-150℃
	Kanal bakarreko giro-tenperatura eta hezetasuna sarreraren amaiera		-60℃-150℃,RH30ï½ž%100
	Bi kanaleko presio sarrera amaiera		0-100MPa
	Bi kanaleko abiadura pultsu seinalea jasotzeko amaiera		Haizagailuaren edo ponparen abiadura neurtzeko erabiltzen da
Errendimenduaren irteera	Irteera-korronte hibridoa		Gehienez 80 A epe luzerako funtzionamendurako, berehalako gailurra 150 A (5 min)
	Irteera hibridoaren amaierako tentsio maximoa		80V
	Bi PWM pultsu zabalera abiadura erregulatzeko irteera		0 ~ 100% abiadura erregulatzea, hozteko airea kontrolatzea Haizagailua edo hozte-ponpa zirkulatzailea.
	Hezetze potentzia irteera bakarra		Tentsioa 5V, korronte maximoa 5A
	Hozteko haizagailuaren potentzia irteera bat		Tentsioa 12V ~ 36V, korronte maximoa 10A
	Hozte-zirkulazioko ur ponpa baten potentzia-irteera		Tentsioa 12V ~ 36V, korronte maximoa 10A
	Norabide bakarreko gas-sarrerako solenoide balbularen potentzia-irteera		Tentsioa 12V ~ 36V, gehienezko korrontea 3A
	Norabide bakarreko gas-irtenerako solenoide balbularen potentzia-irteera		Tentsioa 12V ~ 36V, gehienezko korrontea 3A
	Kanpoko karga potentzia irteera		Tentsioa 12V ~ 36V, gehienezko korrontea 6A
	Hegaldi kontrol potentzia irteera		Tentsioa 12V ~ 48V, gehienezko korrontea 3A
	Stand by potentzia irteera ataka		Gehienezko korrontea 5A
	Bi komunikazio portu		485/TTL
Softwarearen funtzioak onartzen	Pantaila: erregai-pilen tentsioa, korrontea, irteera-potentzia eta tenperatura; Elektriko hibridoa Zelula-tentsioa, karga-deskarga-korrontea eta irteera-potentzia; Sistemaren irteera-potentzia osoa; ingurunea Tenperatura eta hezetasuna; Hozteko haizagailuaren abiadura; Hidrogeno biltegiaren presioa eta gasaren presioa baterian boterea		Korronte konstantea edo erregai-pilen errendimenduko karga egokitzailea hauta daiteke, eta gehienezko karga-korrontea 25A da (kargatzeko modulua hozte haizagailuz hornituta dago)
	Kontrola: gasaren sarrera eta irteerako solenoide balbulak; Bigarren mailako bateria kargatzeko modua eta kargatzea Uneko balioa, karga-baldintzen ezarpena; Hozteko haizagailuaren abiadura eta tenperatura kontrolatzeko baldintzen ezarpena Finkoa; Hozte-uraren ponparen abiadura eta tenperatura kontrolatzeko baldintzen ezarpena; Gasaren presio sentsorea
Ingurumenaren ezaugarriak	Laneko Tenperatura		-45-60℃
	Lan-inguruneko hezetasuna		% 0-100
	Biltegiratzeko ingurunearen hezetasuna		-75℃-75c
Parametro fisikoak	tamaina		16012045mm
	Pisua		480 g

2.2.2 Hidrogenoa biltegiratzeko botila
Lan-presioa	35MPa
bolumena	12L
tamaina	D196*L532
pisua	3,85 kg
bizitza	Puztu eta puztu 500 aldiz

2.2.3 Elektrobalbula
Tentsio nominala		DC24V
Korronte nominala		120+-15% mA
Presio-tartea		0-90Kpa
boterea		<2w
lan-tenperatura		0C-55℃
pisua		50g
bizitza		Aldatu 100000 aldiz

2.2.4 Hozteko haizagailua
Potentzia nominala		57.6w DC48V/1.2A
lan-tenperatura		-20℃-70 ℃
abiadura		14900R/min
tamaina		919138mm
Emaria-tasa		5,1m3/min
zarata		40 dB
bizitza		70000h/40℃

2.2.5 Kontrol-sistema hozteko haizagailu txikia
Potentzia nominala		1.44w DC24V/0.06A
abiadura		5000R/min
tamaina		303010mm
pisua		8g
zarata		16 dB
bizitza		28000h/40℃

3.Produktuen aplikazioa eta lan-printzipioa

PEM erregai-pila hori droneen potentzia-paketearen garapena

(-10 ~ 45 ºC arteko tenperaturetan funtzionatzen du)

Gure drone Erregai-zelulen potentzia-moduluak (FCPM) ezin hobeak dira UAV merkataritza-aplikazio profesional askotarako energia emateko, itsasoko ikuskapen UAV, bilaketa eta erreskate UAV, aireko argazkilaritza eta mapaketa UAV, doitasun-nekazaritza UAV eta gehiago barne.

Erregai-pilek erreakzio elektrokimikoak erabiltzen dituzte errekuntzarik gabe elektrizitatea sortzeko. Hidrogeno erregai-pilek hidrogenoa aireko oxigenoarekin konbinatzen dute, beroa eta ura soilik igortzen dituzte azpiproduktu gisa. Barne errekuntzako motorrak baino eraginkorragoak dira, eta bateriek ez bezala, ez dute kargatu beharrik eta funtzionatzen jarraituko dute erregaiaz hornitzen diren bitartean.

Gure droneen erregai-pilak airez hozten dira, erregai-pilen pilako beroa hozte-plaketara eramaten dute eta aire-fluxuaren kanaletatik ateratzen da, eta ondorioz, energia-irtenbide sinplifikatu eta errentagarria da.

Hidrogeno erregai-pilaren osagai nagusietako bat grafitoa daPlaka bipolarra. 2015ean, LH erregai-pilen industrian sartu zen grafitozko plaka bipolarrak ekoizteko dituen abantailekin. Miami Advanced Material Technology Co., LTD enpresa sortu zuen.

Ikerketa eta garapen urteen ondoren, albaitariak teknologia heldua du aire hozteko 10w-6000w hidrogeno-pilak ekoizteko, UAV hidrogeno-erregai-pilak 800w-3000w, energia berriaren energia biltegiratzeko arazo handienari dagokionez, PEM elektrikoa bihurtzen duen ideia planteatu dugu. energia hidrogenoa biltegiratzeko eta hidrogeno erregai-pilak elektrizitatea sortzen du hidrogenoarekin. Energia fotovoltaikoarekin eta energia hidroelektrikoarekin konektatu daiteke.
