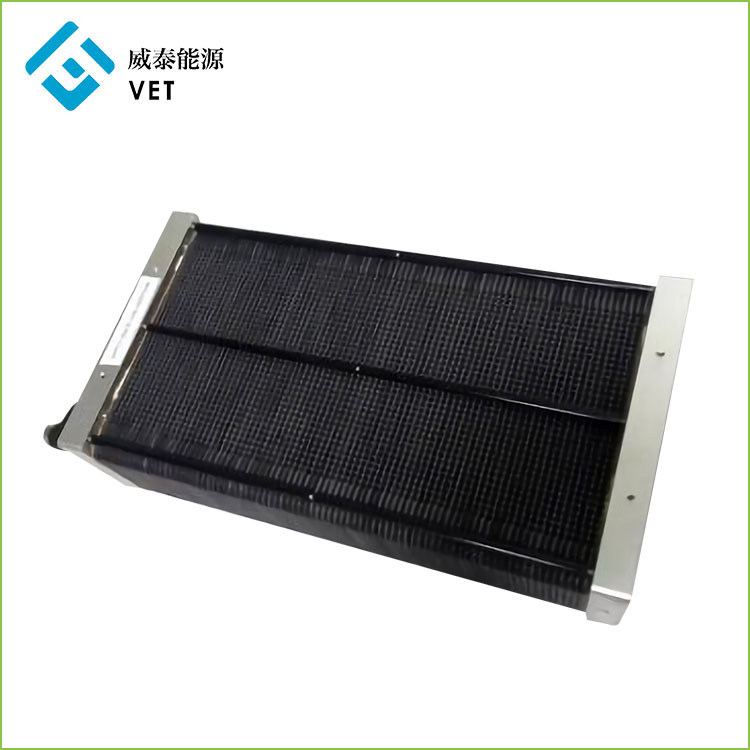

900W Aire hozte erregai-pilen pila UAVentzat
  • 900W Aire hozte erregai-pilen pila UAVentzat900W Aire hozte erregai-pilen pila UAVentzat

900W Aire hozte erregai-pilen pila UAVentzat

Vet Energy UAV fabrikatzaile eta hornitzaileentzako Txinako 900W Air Hozte Erregai Pila Pila ospetsuetako bat da. Kalitatearen orientazioaren eta bezeroaren lehentasunaren printzipioari eusten diogu, zintzotasunez ongietorria ematen diogu enpresen lankidetzarako zure gutunak, deiak eta ikerketak.

Bidali kontsulta

Produktuaren Deskribapena

CHIVET UAV fabrikatzaile eta hornitzaileentzako Txinako 900W Air Hozte Erregai Pila Pila ospetsuetako bat da.

UVArako hidrogenozko erregai-pilen pila honek 545 w/kg potentzia-dentsitatea du.

Gure UAV erregai-pilen modulu arinak eta potentzia trinkoak bezeroei bateria-teknologia tradizionalaren mugak gainditzeko aukera ematen die, droneen hegaldi-denborak eta tarteak nabarmen luzatuz, DC potentzia garbia ekoizten duten pakete sendo eta arin batean.



Gure drone Erregai Pilen Potentzia Moduluak (FCPM) aproposak dira aplikazio komertzial profesional ugaritarako, itsasoko ikuskapena, bilaketa eta erreskatea, aireko argazkilaritza eta mapak, doitasuneko nekazaritza eta abar barne.




900W Aire hozte erregai-pilen pila UAVentzat


1.Produktuaren Aurkezpena

•Hidrogenozko erregai-pilen pila hau UVArako 545 w/kg potentzia-dentsitatea du.

•Hidrogeno lehorrean eta giro-airean funtzionamendua

• Metal sendoa Zelula osoko eraikuntza

• Bateriaren eta/edo superkondentsadoreekin hibridatzeko aproposa

• Frogatutako iraunkortasuna eta fidagarritasuna

• Konfigurazio-aukera anitz konponbide modular eta eskalagarriak eskainiz

• Pila-aukera sorta aplikazio-eskakizun desberdinetara egokitzeko

• Sinadura termiko eta akustiko baxua

• Serie eta paralelo konexioak posible dira


900WAir hozteko erregai-pilen sistema

Erregai-pilen sistemak honako hauek ditu: pila, potentzia kudeatzeko unitatea, haizagailua, balbula solenoidea, tenperatura sentsorea, tenperatura eta hezetasuna sentsorea eta kontrol softwarea.



0.9kw Aire Hozte Erregai Pila Sistema Diagrama


Erregai-pilen sistemaren egitura-diagrama




2.Produktuaren parametroa (zehaztapena)

2.1 900W Aire Hozte Erregai Pila Pila Parametroa


Erregai-pilen pila honek 888 w/kg potentzia-dentsitatea du.

Pisu arineko eta kontsumo baxuko aplikazioetan edo energia iturri eramangarrietan erabil daiteke.

Tamaina txikiak ez du aplikazio txikietara mugatzen.

Hainbat pila konektatu eta eskala daitezke gure jabedun BMS teknologiaren arabera, energia kontsumo handiko aplikazioak onartzeko.

H-48-900 Parametroak

Irteerako parametroak

Potentzia nominala

900W

Tentsio nominala

36V

Korronte nominatua

25A

DC Tentsio Gama

30-60V

Eraginkortasuna

≥%50

Erregaiaren Parametroak

H2 Garbitasuna

≥%99,99(CO<1PPM)

H2 Presioa

0,045 × 0,07 Mpa

H2 Kontsumoa

13,1 l/min

Inguruko Parametroak

Funtzionamendu-ingurunearen tenperatura.

-5½ž45℃

Funtzionamendu-inguruneko hezetasuna

%10, %95

Biltegiratze giroko tenperatura.

-10~75℃

Zarata

≤40 dB@3m

Parametro fisikoak

FC pila

18,1 (L) * 14,9 (W) * 6,9 (H)

FC pila

1,65 kg

Neurriak ¼ cm)

Pisua (kg)

Sistema

18,1 (L) * 15,5 (W) * 13,7 (H)

Sistema

2,9 kg

Neurriak(cm)

Pisua ¼ˆkg¼‰

(zaleak eta BMS barne‰

Potentzia-dentsitatea

486W/L

Potentzia-dentsitatea

545W/KG

Bolumenaren arabera

Pisuaren arabera



0,9kw Pila-polarizazio-kurba



2.2 Erregai-pilen sistemaren osagaiak

2.2.1 Osagai laguntzaile nagusiak (BMS)--Erregai-pilen kudeaketa-sistema

Hidrogenozko UAV pilarako potentzia kudeatzeko sistema bereziak erregai-pilen sistemaren urrutiko kontrola eta informazioa eskuratzeaz jabetu daitezke. hibrido adimenduna izan daiteke bigarren mailako bateriarekin, eta bigarren mailako bateriarako karga egokitzailea ere izan daiteke. Erregai-pilen bateriaren aplikazioaren arloan oinarrizko teknologia da.



2.2.1 Chivet2022 erregai-pilen kudeaketa-sistemaren parametro estandarrak









Errendimendua

sarrera

Sarrerako korronte maximoa FC amaieran

80A

Sarrerako tentsio maximoa FC amaieran

80V

Bateria hibridoaren amaierako gehienezko sarrera-korrontea

80A

Bateria hibridoaren amaierako gehienezko sarrerako tentsioa

80V

Lau kanaleko tenperatura sarreraren amaiera

-60-150

Kanal bakarreko giro-tenperatura eta hezetasuna sarrera amaiera

-60-150,RH30~%100



Bi kanaleko presio sarrera amaiera

0-100MPa

Bi kanaleko abiadura pultsu seinalea jasotzeko amaiera

Haizagailuaren edo ponparen abiadura neurtzeko erabiltzen da

















Errendimenduaren irteera

Irteera-korronte hibridoa

Gehienez 80 A epe luzerako funtzionamendurako, berehalako gailurra 150 A (5 min)

Irteera hibridoaren amaierako tentsio maximoa

80V

Bi PWM pultsu zabalera abiadura erregulatzeko irteera

0 ~ 100% abiadura erregulatzea, hozteko airea kontrolatzea

Haizagailua edo hozte-ponpa zirkulatzailea.

Hezetze potentzia irteera bakarra

Tentsioa 5V, korronte maximoa 5A

Hozteko haizagailuaren potentzia irteera bat

Tentsioa 12V ~ 36V, korronte maximoa

10A

Hozte-zirkulazioko ur ponpa baten potentzia-irteera

Tentsioa 12V ~ 36V, korronte maximoa

10A

Norabide bakarreko gas-sarrerako solenoide balbularen potentzia-irteera

Tentsioa 12V ~ 36V, gehienezko korrontea 3A

Norabide bakarreko gas-irtenerako solenoide balbularen potentzia-irteera

Tentsioa 12V ~ 36V, gehienezko korrontea 3A

Kanpoko karga potentzia irteera

Tentsioa 12V ~ 36V, gehienezko korrontea 6A

Hegaldi kontrol potentzia irteera

Tentsioa 12V ~ 48V, gehienezko korrontea 3A

Stand by potentzia irteera ataka

Gehienezko korrontea 5A

Bi komunikazio portu

485/TTL















Softwarearen funtzioak onartzen

Pantaila: erregai-pilen tentsioa, korrontea, irteera-potentzia eta tenperatura; Elektriko hibridoa

Zelula-tentsioa, karga-deskarga-korrontea eta irteera-potentzia; Sistemaren irteera-potentzia osoa; ingurunea

Tenperatura eta hezetasuna; Hozteko haizagailuaren abiadura; Hidrogeno biltegiaren presioa eta gasaren presioa baterian

boterea

Korronte konstantea edo erregai-pilen errendimenduko karga egokitzailea hauta daiteke, eta gehienezko karga-korrontea 25A da (kargatzeko modulua hozte haizagailuz hornituta dago)

Kontrola: gasaren sarrera eta irteerako solenoide balbulak; Bigarren mailako bateria kargatzeko modua eta kargatzea

Uneko balioa, karga-baldintzen ezarpena; Hozteko haizagailuaren abiadura eta tenperatura kontrolatzeko baldintzen ezarpena

Finkoa; Hozte-uraren ponparen abiadura eta tenperatura kontrolatzeko baldintzen ezarpena; Gasaren presio sentsorea

Ingurumenaren ezaugarriak

Laneko Tenperatura

-45-60

Lan-inguruneko hezetasuna

% 0-100

Biltegiratzeko ingurunearen hezetasuna

-75-75c

Parametro fisikoak

tamaina

160*120*45mm

Pisua

480 g


2.2.2 Hidrogenoa biltegiratzeko botila

Lan-presioa

35MPa

bolumena

12L

tamaina

D196*L532

pisua

3,85 kg

bizitza

Puztu eta puztu 500 aldiz


2.2.3 Elektrobalbula

Tentsio nominala

DC24V

Korronte nominala

120+-15% mA

Presio-tartea

0-90Kpa

boterea

<2w

lan-tenperatura

0C-55

pisua

50g

bizitza

Aldatu 100000 aldiz




2.2.4 Hozteko haizagailua





Potentzia nominala

57.6w DC48V/1.2A

lan-tenperatura

-20-70

abiadura

14900R/min

tamaina

91*91*38mm

Emaria-tasa

5,1m3/min

zarata

40 dB

bizitza

70000h/40


2.2.5 Kontrol-sistema hozteko haizagailu txikia

Potentzia nominala

1.44w DC24V/0.06A

abiadura

5000R/min

tamaina

30*30*10mm

pisua

8g

zarata

16 dB

bizitza

28000h/40



3.Produktuen aplikazioa eta lan-printzipioa

PEM erregai-pila hori droneen potentzia-paketearen garapena

(-10 ~ 45 ºC arteko tenperaturetan funtzionatzen du)



Gure drone Erregai-zelulen potentzia-moduluak (FCPM) ezin hobeak dira UAV merkataritza-aplikazio profesional askotarako energia emateko, itsasoko ikuskapen UAV, bilaketa eta erreskate UAV, aireko argazkilaritza eta mapaketa UAV, doitasun-nekazaritza UAV eta gehiago barne.



Erregai-pilek erreakzio elektrokimikoak erabiltzen dituzte errekuntzarik gabe elektrizitatea sortzeko. Hidrogeno erregai-pilek hidrogenoa aireko oxigenoarekin konbinatzen dute, beroa eta ura soilik igortzen dituzte azpiproduktu gisa. Barne errekuntzako motorrak baino eraginkorragoak dira, eta bateriek ez bezala, ez dute kargatu beharrik eta funtzionatzen jarraituko dute erregaiaz hornitzen diren bitartean.



Gure droneen erregai-pilak airez hozten dira, erregai-pilen pilako beroa hozte-plaketara eramaten dute eta aire-fluxuaren kanaletatik ateratzen da, eta ondorioz, energia-irtenbide sinplifikatu eta errentagarria da.


Hidrogeno erregai-pilaren osagai nagusietako bat grafitoa daPlaka bipolarra. 2015ean, LH erregai-pilen industrian sartu zen grafitozko plaka bipolarrak ekoizteko dituen abantailekin. Miami Advanced Material Technology Co., LTD enpresa sortu zuen.


Ikerketa eta garapen urteen ondoren, albaitariak teknologia heldua du aire hozteko 10w-6000w hidrogeno-pilak ekoizteko, UAV hidrogeno-erregai-pilak 800w-3000w, energia berriaren energia biltegiratzeko arazo handienari dagokionez, PEM elektrikoa bihurtzen duen ideia planteatu dugu. energia hidrogenoa biltegiratzeko eta hidrogeno erregai-pilak elektrizitatea sortzen du hidrogenoarekin. Energia fotovoltaikoarekin eta energia hidroelektrikoarekin konektatu daiteke.
